Hogyan kapcsolódhatok be a szállópormérő hálózatba?

MetNet - Publikálva: 2021-03-23 12:32 | Becsült olvasási idő: kb 2 perc.

Ha valaki szeretne részt venni a MetNet-en működő szállópormérésben, és a Levegő Munkacsoport által indított Mérj velünk kampányban, akkor erre több lehetősége is van. Mindegyiknél vannak előnyök, hátrányok, ezeket mindenki maga mérlegelve választhatja ki a számára megfelelő alternatívát. Minden esetben a mérés lelke egy olyan lézerdiódás érzékelő, amelyet kifejezetten azzal a céllal fejlesztettek ki, hogy bárki számára elérhető legyen a szenzor. Tehát viszonylag olcsó legyen, és viszonylag könnyen lehessen mérést végezni.

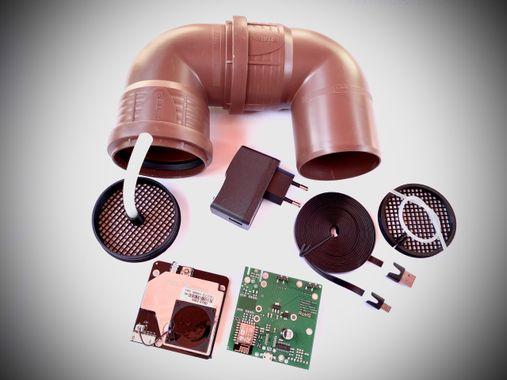

1. Sensor.community szenzor telepítése

Közösségi mérések támogatására jött létre a https://sensor.community weboldal, amelyen bárki könnyedén megoszthatjaa a mérési adatait. Ez az oldal Magyarországon és világszerte is rengeteg mérési ponttal rendelkezik. Ehhez itt található egy részletes angol nyelvű csináld-magad (DIY) útmutató:

https://sensor.community/en/sensors/airrohr/

- Összeszerelési és telepítési videó:

https://www.youtube.com/watch?v=PCPoD4qAOPY

- Innen lehet csomagban megrendelni csináld magad változatban:

https://nettigo.eu/products/luftdaten-org-pl-kit-sds011-bme280-polish-fw

- Innen pedig készen lehet rendelni:

https://iotroniq.hu/shop/

- Itt elérhető a metnet-es csatlakozás beállításáról készült videó:

https://youtu.be/iOSxbPXe4Sc

Ára: kb 24.000 Ft (szállítással együtt)

Előnye: Viszonylag olcsó

Hátránya: A hőmérséklet mérés nem megfelelő körülmények között történik, így bizonyos helyzetekben (pl. napsütés) a hőmérsékleti adat pontatlan.

2. MetNet-es fejlesztésű szenzor telepítése

Ez a MetNet-en működő alaphálózatot adó szenzortípus. Az adatgyűjtést itt nem mikrocontroller, hanem egy minimszámítógép végzi. Ennek összeállításához ezekre a komponensekre van szükség:

- mikroszámítógép (raspberry zero javasolt),  +microSD kártya, +tok és tápellátás (adapter)

- SDS011 Nova PM szenzor

- DHT22 és BME280-as szenzorok

- vezeték, patch-kábelek, 1 kOhm-os ellenállás

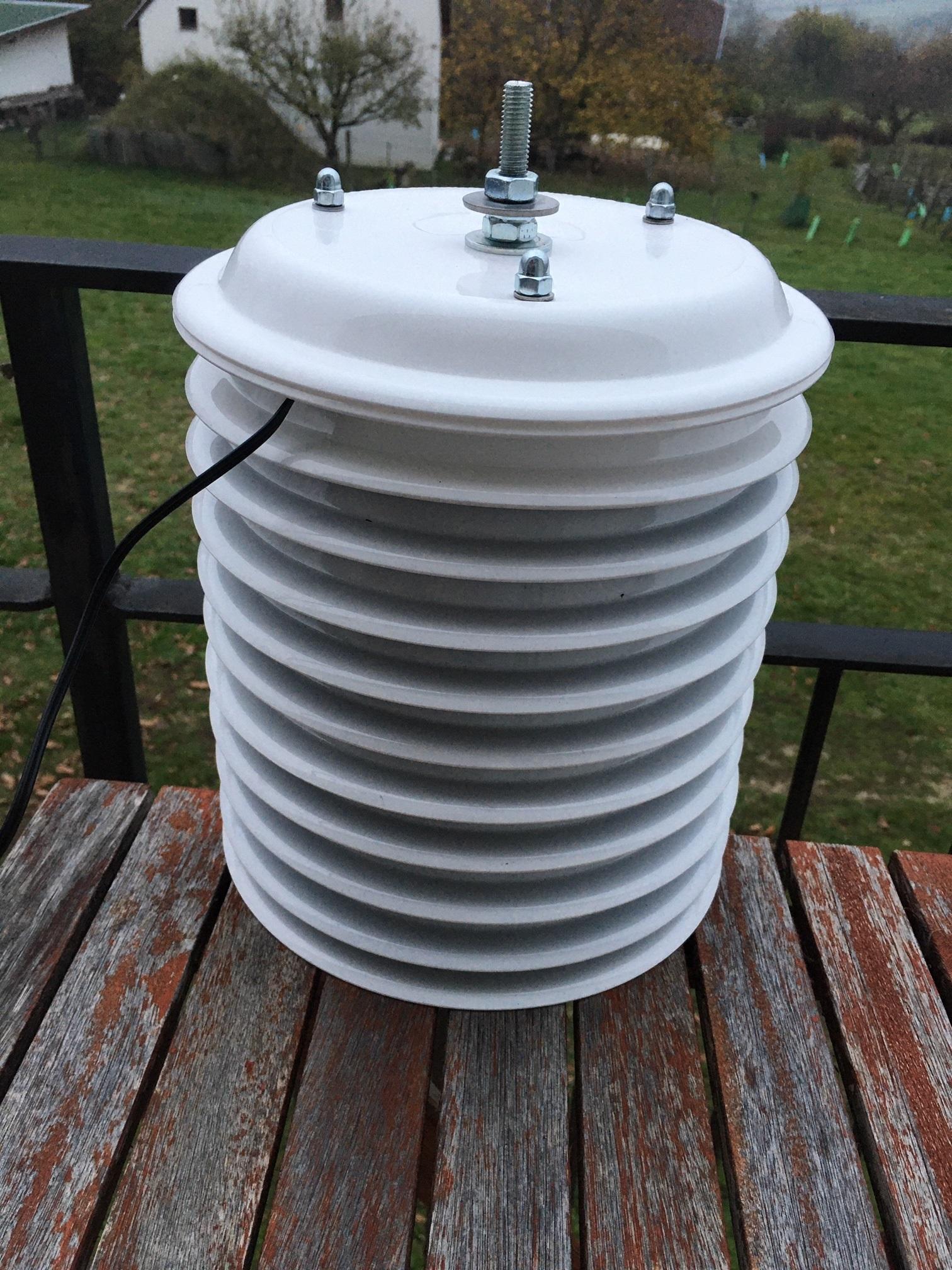

- Taki féle árnyékoló

- 9/6-os hajlékony PVC cső (35 cm)

A málnaPC-hez való  image file innen tölthető le:

https://drive.google.com/file/d/13ED8-F88PBLq5Y8rmeJoXWhbpiPCI1oT/view?usp=sharing

Az image-et először ki kell tömöríteni, majd az image íráshoz szükséges szoftverekkel kiírni a micro-SD kártyára.

Összeszererelésről készült videó itt elérhető.

https://youtu.be/82g6ORaJ6RE

További kérdéseket a Meteorológiai műszerek fórumban lehet feltenni:

https://www.metnet.hu/forum?topic=muszerek

Ára: kb. 37.000 Ft

Előnye: pontos méréseket nyújt

Hátránya: Csináld magad változatban egy napos munka az összeszerelése, míg kész csomagban csak korlátozottan elérhető.

3/A. A kiegészítő szenzor telepítése már meglévő mérési pontban

Ezt azoknak ajánljuk, akiknek már van telepített MetNet-en működő szenzora, és csupán szállóporos mérésekkel szeretnék kiegészíteni az adataikat. Ebben az esetben csak ezekre a komponensekre lesz szükség:

- mikroszámítógép (raspberry zero javasolt), microSD kártya, tok és tápellátás (adapter)

- SDS011 Nova PM szenzor

Ára: kb. 18.000 Ft

Előnye: Egyszerű telepítés, minimális szereléssel jár.

Hátránya: Csak szállópor adatokat szolgáltat, kiegészítő mérésre szükség van.

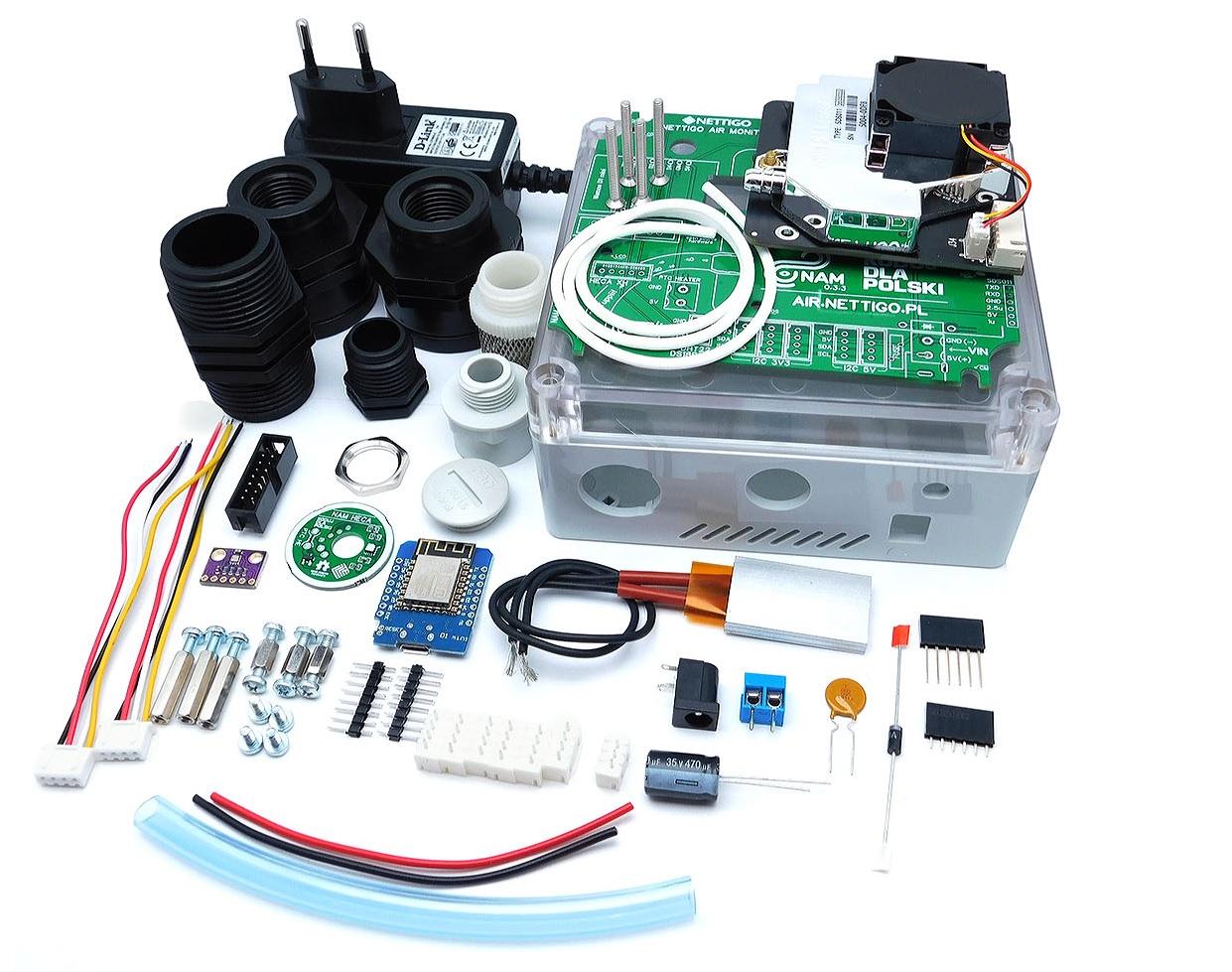

3/B. Profi kiegészítő (NAM) szenzor telepítése

Az előbbi megoldásnak az előfűtős változata:

https://nettigo.eu/products/nettigo-air-monitor-kit-0-3-3-std-build-your-own-smog-sensor

Szintén kiegészítő mérésre alkalmas, amely kiküszöböli a kondenzációs hibát.

Konfugurálás MetNet-felé történő adattovábbításra:

https://youtu.be/iOSxbPXe4Sc

Ára: 29.000 Ft

Előnye: pontos pm mérés kondenzációs helyzetben is (köd)

Hátránya: nagyon új, egyelőre csak lengyel összeszerelési útmutató áll rendelkezésre, nincs üzemeltetési tapasztalat
